工業会取扱製品情報
Ｘ線食品試験片
Food Foreign Objects Standards for X-ray
Ｘ線を用いて、異物検査を行うための試験片

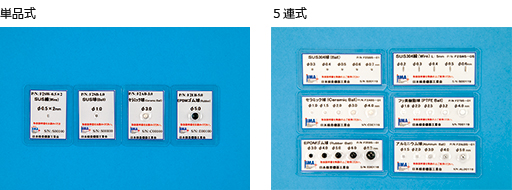

● Ｘ線食品異物 標準試験片
純度99.99%石英は長期に渡り安定した材質で継続して供給ができます。マスターとなる標準試験片です。
| タイプ | 材質 |
|---|---|
| シングルタイプ/5連式 | 石英ガラス |
● Ｘ線食品異物試験片
日本検査機器工業会のＸ線食品異物試験片情報
現行のＸ線異物検査用試験片セラミック・フッ素樹脂・ＥＰＤＭゴムの販売を
平成３０年５月末日をもって終了し、後継製品を６月１５日から販売を開始致しました。
Ｘ線異物検査用試験片の内、シリコン・ナイロン・ポリカーボネイト３品種を
平成３０年６月末日をもって販売を終了致しました。
Ｘ線異物検査用試験片において石英ガラス球φ7.0、φ8.0の販売を
令和２年４月１日から開始致しました。
| 材質 |
|---|
| ステンレス/アルミニウム/セラミック フッ素樹脂 EPDMゴム |
Ｘ線異物検査用試験片一覧表
| 単位ｍｍ | φ1.0 | φ1.5 | φ2.0 | φ3.0 | φ4.0 | φ5.0 | φ6.0 | φ7.0 | φ8.0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 5連式 | ＦＲＱＢ5-1 | ● | ● | ● | ● | ● | ||||
| 5連式 | ＦＲＱＢ5-2 | ● | ● | ● | ● | ● | ||||
| 単品 | ＦＲＱＢ-〇 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 単位ｍｍ | φ1.0 | φ1.5 | φ2.0 | φ3.0 | φ4.0 | φ5.0 | φ6.0 | φ8.0 | |
|---|---|---|---|---|---|---|---|---|---|
| 5連式 | F2AB5-01 | ● | ● | ● | ● | ● | |||
| 5連式 | F2AB5-02 | ● | ● | ● | ● | ● | |||
| 単品 | F2AB-〇 | ● | ● | ● | ● | ● | ● | ● | ● |
| 単位ｍｍ | φ3.0 | φ4.0 | φ5.0 | φ6.0 | φ8.0 | |
|---|---|---|---|---|---|---|
| 5連式 | F2EB5-01 | ● | ● | ● | ● | ● |
| 単品 | F2EB-〇 | ● | ● | ● | ● | ● |
| 単位ｍｍ | φ1.0 | φ1.5 | φ2.0 | φ3.0 | φ4.0 | φ5.0 | φ6.0 | φ7.0 | φ8.0 | φ9.5 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5連式 | F2ALB5-01 | ● | ● | ● | ● | ● | |||||
| 5連式 | F2ALB5-02 | ● | ● | ● | ● | ● | |||||
| 単品 | F2ALB-〇 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 単位ｍｍ | φ1.6 | φ2.0 | φ2.5 | φ3.2 | φ4.0 | φ5.0 | φ6.0 | φ7.2 | φ8.0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 5連式 | F2ＴB5-01 | ● | ● | ● | ● | ● | ||||
| 5連式 | F2ＴB5-02 | ● | ● | ● | ● | ● | ||||
| 単品 | F2TB-〇 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 単位mm | φ0.3 | φ0.4 | φ0.5 | φ0.6 | φ0.7 | φ0.8 | φ1.0 | φ1.2 | φ1.5 | φ2.0 | φ2.5 | φ3.0 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 5連式 | F2SB5-01 | ● | ● | ● | ● | ● | |||||||
| 5連式 | F2SB5-02 | ● | ● | ● | ● | ● | |||||||
| 5連式 | F2SB5-03 | ● | ● | ● | ● | ● | |||||||
| 単品 | F2SB-〇 | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 単位ｍｍ | φ0.2 | φ0.3 | φ0.4 | φ0.5 | φ0.6 | φ0.7 | φ0.8 | φ0.9 | φ1.0 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 5連式 （長さ2ｍｍ） |
F2SW5-02 | ● | ● | ● | ● | ● | ||||
| 5連式 （長さ5ｍｍ） |
F2SW5-05 | ● | ● | ● | ● | ● | ||||
| 単品 （長さ2ｍｍ） |
F2SW-〇×2 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 単品 （長さ5ｍｍ） |
F2SW-〇×5 | ● | ● | ● | ● | ● | ● | ● | ● | ● |
| 単位ｍｍ | φ2.0 | φ3.0 | φ4.0 | φ5.0 | φ6.0 | φ8.0 | |
|---|---|---|---|---|---|---|---|
| 6連式 （厚さ0.3t） |
FALP6-0.3 | ● | ● | ● | ● | ● | ● |
| 6連式 （厚さ0.5t） |
FALP6-0.5 | ● | ● | ● | ● | ● | ● |
| 6連式 （厚さ0.8t） |
FALP6-0.8 | ● | ● | ● | ● | ● | ● |
| 6連式 （厚さ1.0t） |
FALP6-1.0 | ● | ● | ● | ● | ● | ● |
| 6連式 （厚さ1.2t） |
FALP6-1.2 | ● | ● | ● | ● | ● | ● |
| 6連式 （厚さ1.5t） |
FALP6-1.5 | ● | ● | ● | ● | ● | ● |
| 単品 （厚さ0.3t） |
FALP-〇×0.3 | ● | ● | ● | ● | ● | ● |
| 単品 （厚さ0.5t） |
FALP-〇×0.5 | ● | ● | ● | ● | ● | ● |
| 単品 （厚さ0.8t） |
FALP-〇×0.8 | ● | ● | ● | ● | ● | ● |
| 単品 （厚さ1.0t） |
FALP-〇×1.0 | ● | ● | ● | ● | ● | ● |
| 単品 （厚さ1.2t） |
FALP-〇×1.2 | ● | ● | ● | ● | ● | ● |
| 単品 （厚さ1.5t） |
FALP-〇×1.5 | ● | ● | ● | ● | ● | ● |
| X線食品石英ガラス標準試験片 New | pdfダウンロード（1.14MB） |
|---|---|
| X線食品単品試験片カタログ | pdfダウンロード（400KB） |
| X線食品5連試験片カタログ | pdfダウンロード（400KB） |
| X線食品円板形試験片カタログ | pdfダウンロード（458KB） |
| 食品試験片取扱説明書 | pdfダウンロード（20KB） |
|---|---|
| 食品試験片取扱説明書(中文) | pdfダウンロード（19KB） |
| 食品試験片取扱説明書(英文) | pdfダウンロード（60KB） |
| JIMA規格食品用試験片規格 | pdfダウンロード（90KB） |
| 単品/5連ご注文書（価格入） New | エクセルダウンロード（59KB） |
|---|---|
| 円板形単品・6連ご注文書（価格入） | エクセルダウンロード（76KB） |
| X線検査用食品試験片についてのご連絡（1） | pdfダウンロード（142KB） |
|---|---|
| X線検査用食品試験片についてのご連絡（2） | pdfダウンロード（380KB） |
| X線異物検査用標準試験片 表記変更のお知らせ | pdfダウンロード（125KB） |
| Ｘ線異物検査用試験片 現行製品販売終了と後継製品のお知らせ | pdfダウンロード（135KB） |
| Ｘ線異物検査用試験片 販売終了のお知らせ | pdfダウンロード（125KB） |
| X線異物検査用試験片 現行製品販売終了と後継製品のお知らせ（続報：SUS球、SUS線、アルミ球の単品/5連式） | pdfダウンロード（125KB） |
| X線検査用食品試験片（EPDM）についてのご連絡 | pdfダウンロード（129KB） |
| X線異物検査用試験片（石英ガラス球）新商品販売開始のお知らせ | pdfダウンロード（196KB） |
